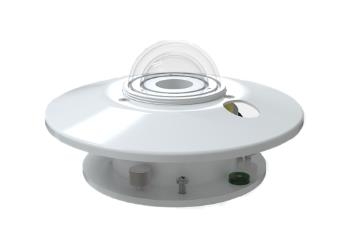

RS-TBQ-N01-AL 太陽總輻射變送器采用熱電原理，可用來測量光譜范圍在 0.3~3μm 的 太陽輻射。感應元件采用繞線電鍍式熱電堆，感應面為吸收率高的黑色涂層。利用輻射的熱 效應，吸收太陽輻射并轉化為溫差電動勢。并具有溫度補償功能，能夠較為精準的測量太陽 輻射量。感應面上方采用雙層玻璃罩，不但能夠減弱空氣對流對設備的影響，而且能夠阻斷 外罩本身的輻射。并且加散射遮光環可以測量散射輻射。 產品采用標準 Modbus-RTU 485 通信協議，可直接讀取當前太陽總輻射值，接線方式簡 單。外形美觀，占用安裝空間較小。產品廣泛應用于太陽能利用、氣象、農業、建筑材料老 化以及大氣污染等部門做太陽輻射能量的測量。
產品特點
采用熱電感應元件，測量精確度高。
透光率高達 95%透明雙層玻璃罩，感光度良好，表面特殊處理，防止灰塵吸附
光譜范圍達到 0.3~3μm
響應時間短、誤差小且具有溫度補償，量程內測量更精準
技術參數
| 供電范圍 | 10V～30V DC |
|
輸出方式 |
485（標準Modbus-RTU協議） 4~20mA電流輸出 0~5V/0~10V電壓輸出 |
| 功耗 |
485輸出：0.2W
4~20mA電流輸出：0.7W
0~5V/0~10V電壓輸出：0.22W
|
| 工作溫度 | -40℃~60℃ |
| 工作濕度 | 0%RH~95%RH 非結露 |
| 靈敏度 | 7～14 μV·W-1·m2 |
| 內阻 | 200-400Ω |
| 響應時間（95%） | ≤30s |
| 非線性誤差 | ≤±3% |
| 方向性相應誤差 | ≤±30W/m² |
| 溫度響應誤差 | ≤±3%（-30℃～+50℃） |
| 傾斜相應誤差 | ≤±5% |
| 光譜范圍 | 0.3~3μm |
| 測量范圍 | 0-2000W/m² |
| 分辨率 | 1W/m² |
| 精度 | ±3% |
| 年穩定性 | ≤±3% |
| 余弦響應誤差 | ≤±5% |
| 傾斜響應誤差 | ≤2% |
| 零點漂移 |
≤6 W/m² |
